3 mm BV 5083-H116 alumīnija plāksne, kas eksportēta uz Vjetnamu

GNEE Aluminium alumīnija zvejas laivu būvētājam Vjetnamā ir nosūtījis 120 loksnes ar 3 mm 5083-H116 alumīnija plāksni - 3 mm × 2000 mm × 8000 mm, kopā apmēram 15,3 metriskās tonnas, kas piegādātas ASTM B928 ar EN 10204 3.1 sertifikātu.

GNEE Aluminium ir pabeidzis eksporta pasūtījuma 3 mm 5083-H116 alumīnija plāksnes ražošanu un iekraušanu alumīnija zvejas laivu būvētājam Vjetnamā. Pasūtījums aptver 120 pilna izmēra loksnes ar izmēriem 3 mm × 2000 mm × 8000 mm, aptuveni 15,3 metriskās tonnas, un tas ir paredzēts sānu apvalku apšuvumam, ūdensnecaurlaidīgām starpsienām un mašīntelpas apvalkiem 12–20 m zvejas laivās un patruļkuģos. Pagalms pirms pasūtījuma izdošanas izvirzīja trīs nosacījumus: jūras kvalitātes izturīgums, kas iztur siltā jūras ūdenī, pietiekami labs līdzenums, lai metinātu bez neplānotas izlīdzināšanas, un dzirnavu sertifikāts, ko tās klases inspektors pieņemtu, nepasūtot atkārtotu pārbaudi.

Vjetnamas laivu būves sektors ir veidots ap lielu jūras zvejas floti, piekrastes patruļu un tiesībaizsardzības kuģiem, kā arī arvien lielāku skaitu mazu kuģu būvētavu, kas pāriet no koka korpusiem uz alumīniju. Izgatavotāji šeit parasti apkalpo 30–300 cilvēkus un strādā 3–8 mm gabarīta diapazonā, un 5083-H116 un 5083-H321 ir divi nosaukumi, kas prasīti. Gandrīz katru pieprasījumu nosaka divas prasības. Pirmkārt, klases dokumenti: korpusi ir būvēti saskaņā ar CCS, BV vai NK apsekojumu, tāpēc dzirnavu pārbaudes sertifikātā ir jāattiecas uz karstuma numuru, ko pieņem ārstējošais inspektors, un tajā ir jāparādās starpkristālu korozijas rezultātam, kas definē H116. Otrkārt, loģistika: Vjetnamas būvētavas darbojas ar īsu ražošanas ciklu un dod priekšroku jauktiem konteineriem — diviem vai trim mērierīcēm vai plāksnēm un profiliem —, nevis vienas specifikācijas dzirnavu gaitai, kas būtu jāuzglabā mēnešiem ilgi.

Kāpēc 3 mm alumīnija plāksne tika noteikta 12–20 m korpusam

12–20 m alumīnija korpusa biezuma izvēle galvenokārt ir svara un iespieduma pretestības kompromiss. Ja 5083 blīvums ir 2,66 g/cm³, katrs nākamais 1 mm plāksnes palielina aptuveni 2,66 kg uz kvadrātmetru. 12 m korpusa ņemšana no 3 mm uz 4 mm korpusa plāksni nozīmē šīs papildu masas pārnešanu pa visu mitro platību, un pagalms par to maksā lietderīgās slodzes, degvielas sadedzināšanas un maksimālā ātruma ziņā. Šāda garuma laivai sānu korpusam, ūdensnecaurlaidīgajām starpsienām un mašīntelpas apvalkiem pietiek ar trīs milimetriem, ja tam ir paredzēts rāmju atstatums. Smagāki mērinstrumenti nonāk vietās, kur ir koncentrēta slodze: 4–5 mm caur viļņu trieciena zonu gar priekšgalu un ūdenslīniju, 6 mm un vairāk uz lūku komingiem, klāja stringeriem un stiprinājuma joslām ap atverēm.

Kompromiss pie 3 mm ir kropļojums. Plānā apvalka plāksne, kas metināta no abām pusēm, izvelk no plakanas, un pagalma standarta līdzeklis ir mehāniskā izlīdzināšana pēc metināšanas. Tāpēc pie šī gabarīta ienākošajam līdzenumam ir lielāka nozīme nekā pie 6 mm: loksne, kas pienāk jau viļņota, maksā pagalmam par izlīdzināšanas gājienu, ko tas nebija ieplānojis.

Klienta tehniskās prasības 3 mm 5083-H116 alumīnija plāksnei

Pirms pasūtījuma izdošanas būvētava iesniedza korpusa paplašināšanas rasējumu un rakstisku pārbaudes klauzulu ar nosaukumu BV. Trīs punkti tika saskaņoti rakstiski. Temperatūra: H116, nevis H321, jo laivas nepārtraukti strādā siltā jūras ūdenī, un pagalms vēlējās tādu temperamentu, kura starpkristālu korozijas veiktspēja ir pārbaudīta sertifikātā, nevis secināta. Pielaide: biezums saskaņā ar EN 485-2 un līdzenums EN 485 līdzenuma klasei, lai paneļi sadurtos ar metināšanas pamatni bez starplikām. Sertifikāts: EN 10204 3.1 ar ierakstītu siltuma skaitli, ķīmisko analīzi, stiepes rezultātiem un ASTM G67 rezultātu, lai mērnieks varētu parakstīt plāksnīti uz dzirnavu dokumentiem.

Alumīnija plāksnes 5083-H116 specifikācija

Uz šo attiecas kvalitātes kontrole5083-H116 alumīnija plāksne

Katra loksne šādā secībā tika izgatavota un pārbaudīta saskaņā ar GNEE standarta kvalitātes sistēmu, sākot no ienākošā lietņa verifikācijas līdz galīgajām izmēru un vizuālajām pārbaudēm. Katram siltuma numuram tiek izsniegti dzirnavu pārbaudes sertifikāti EN 10204 3.1, un pēc pieprasījuma var noorganizēt 3.2. sertifikāciju ar trešās puses pārbaudi (SGS, BV vai pircēja nozīmētu inspektoru). Šai partijai tika piemēroti un ierakstīti dzirnavu pārbaudes ziņojumā šādi elementi:

5083 alumīnija sakausējuma ķīmiskais sastāvs (EN 573-3)

Starpgranulu korozijas tests pēc ASTM G67- Prasība, kas nosaka H116 temperamentu saskaņā ar ASTM B928 ar maksimālo masas zudumu 15 mg/cm². Tas ir rezultāts, ko klases inspektors vispirms meklē uz 5xxx korpusa plāksnes.

Stiepes pārbaude pēc ASTM B928- Apliecina, ka plāksne atbilst pasūtītā temperamenta mehāniskajām īpašībām. Vērtības, kas parasti norādītas 5083-H116 plāksnei, ir aptuveni 303 MPa stiepes un 214 MPa ražība; faktiskie skaitļi par katru siltumu ir uzdrukāti uz EN 10204 3.1 sertifikāta.

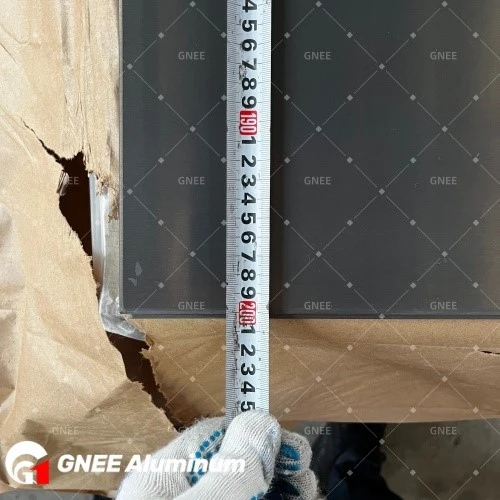

Biezuma un līdzenuma mērīšana saskaņā ar EN 485-2 / EN 485-3- Pārbauda ar pagalmu saskaņoto pielaides klasi, tāpēc loksne atrodas plakaniski uz metināšanas pamatnes un atbilst pagalma griezuma plānam.

Abu seju vizuāla un malu pārbaude- Pārbauda virsmas stāvokli un malu kvalitāti metināšanas gatavībai; pie 3 mm virsmas bojājumi ir lielāka sekcijas daļa nekā uz smagākas plāksnes.

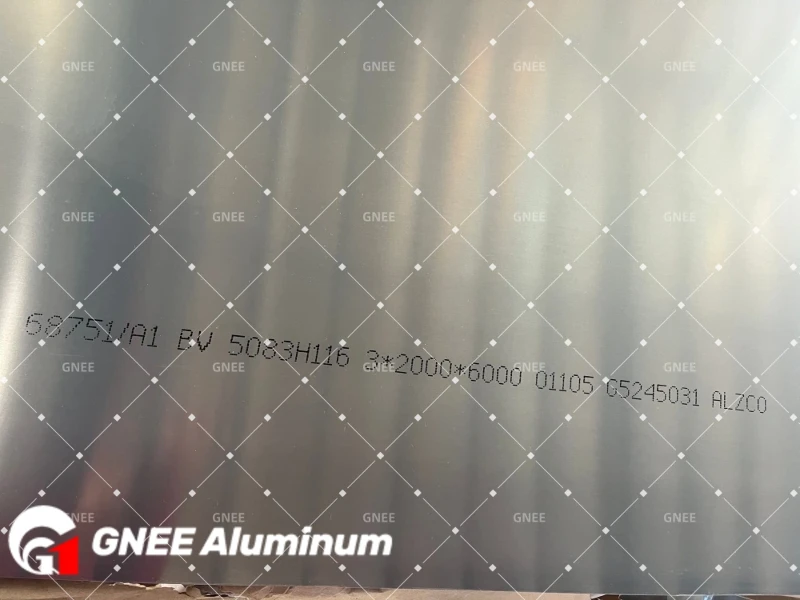

Siltuma skaitļu izsekojamība- Katrs komplekts ir marķēts, lai varētu izsekot jebkurai loksnei, kas atrodas tās veidā, testa ziņojumā un atrašanās vietā sertifikātu komplektā.

Ultraskaņas pārbaude atbilstoši ASTM B594- Uzklāts uz smagākiem plākšņu mērierīcēm, kur klients to norāda; pie 3 mm praktiskā skrīnings ir iepriekš minētās izmēru, virsmas un sertifikāta pārbaudes.

Saņemiet projekta piedāvājumu

Metināšanas un saplacināšanas piezīmes 3 mm jūras alumīnija plāksnei

Ar šo partiju izgāja divas izdomājuma piezīmes. Pildījuma metāls: 5083 plāksne ir metināta ar Al-Mg pildvielu - ER5183, kur savienojumam ir jāatbilst pamatplāksnei stiprības un korozijas izturēšanās ziņā, ER5356, kur priekšroka tiek dota nedaudz zemākai stiprībai, bet izturīgākai pret plaisām. ER4043, Al-Si pildviela, netiek izmantota 5xxx jūras korpusa plāksnei; silīcijs, ko tas ievada kodolsintēzes zonā, nav metalurģija, ko šis pakalpojums pieprasa.

Izkropļojumi: 3 mm apvalka plāksne, kas metināta no abām pusēm, tiks izvilkta no plakanas. Ja panelis ir metināts džigā ar sabalansētu secību un kontrolētu siltuma padevi, mehāniskās izlīdzināšanas apjoms pēc tam ievērojami samazinās. Atšķirību nosaka tas, ka uz piegādātās loksnes tiek sākta plakanība, tāpēc pasūtījumā tika ierakstīta plakanuma klase.

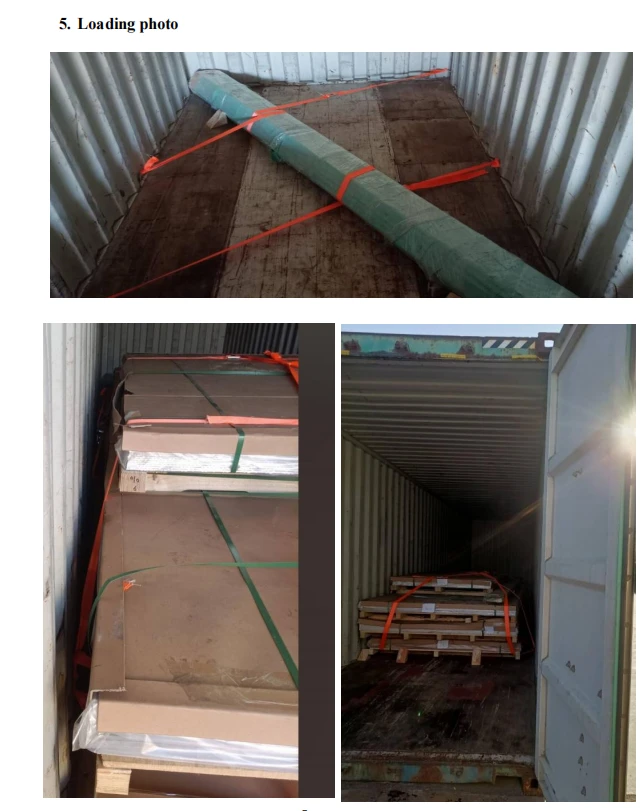

Eksportējiet iepakojumu un konteineru iekraušanu 3 mm alumīnija plāksnei uz Vjetnamu

Katra 3 mm × 2000 mm × 8000 mm loksne sver aptuveni 127,7 kg, tātad 120 loksnes ir aptuveni 15,3 metriskās tonnas. 8 000 mm loksnes garums nosaka konteineru: tas neatbilst 20 pēdu konteineram, kura iekšējais garums ir aptuveni 5 900 mm, tāpēc partija tika nosūtīta 40 pēdu konteinerā, kura iekšējais garums pārsniedz 12 000 mm. Loksnes tika pārliktas ar papīru, sasprādzētas saišķos uz termiski apstrādātu kokmateriālu sliedēm (ISPM 15) ar malu aizsardzību, ietītas pret mitrumu un marķētas ar siltuma numuru, izmēru un neto/bruto svaru, lai pēc ierašanās pagalms varētu saskaņot katru komplektu ar savu sertifikātu. Iepakojuma saraksts, faktūrrēķins, pavadzīme un EN 10204 3.1 MTC tika sagatavoti kā viens konsekvents komplekts, un iepakojuma fotogrāfijas tiek kopīgotas pirms konteinera aizzīmogošanas.

Pieejamie izmēri no5083-H116 jūras alumīnija plāksneno GNEE

Papildus iepriekš norādītajai 3 mm × 2000 mm × 8000 mm partijai GNEE piegādā alumīnija plāksni tālāk norādītajos diapazonos. 12-20 m korpusam parasti kopā pasūtītie mērinstrumenti ir 3 mm apvalks, 4-5 mm cauri viļņu trieciena zonai un 6 mm lūku komingiem un klāja stieņiem - iekrauti vienā konteinerā. Pielāgotus izmērus var izgatavot pēc zīmējuma; dalieties ar nepieciešamo sakausējumu, rūdījumu un izmēriem piedāvājumam.

Par GNEE alumīniju

Uzņēmums GNEE Aluminium (izveidots 2008. gadā Anyangā, Henanā, Ķīnā) eksportē alumīnija izstrādājumus uz 100+ valstīm un reģioniem. Noliktavā tiek glabāti parastie izmēri un temperamenti; tiek pieņemti gan lieli, gan mazi pasūtījumi; tehniskā komanda palīdz izvēlēties sakausējumu un rūdījumu, pamatojoties uz apkalpošanas apstākļiem. Standarta un pielāgotus izmērus var izgatavot līdz rasējumam, lai nodrošinātu ātru darbu. Parastais izpildes laiks ir 15–30 dienas. Katram sūtījumam ir EN 10204 3.1 dzirnavu pārbaudes sertifikāts (3.2 un trešās puses pārbaude ir pieejama pēc pieprasījuma), un tehniskā komanda atbalsta sakausējuma izvēli, pielaides definīciju un pārbaudes plānošanu katram pasūtījumam. GNEE darbojas tikai ar saderīgiem galamērķiem un piemērotiem galalietotājiem.

Nosūtiet pieprasījumu tūlīt

FAQ

Kāds standarts un sertifikāts attiecas uz 3 mm 5083-H116 alumīnija plāksni?

Plāksne tiek piegādāta atbilstoši ASTM B928, jūras alumīnija plākšņu specifikācijai, ar ķīmisko sastāvu atbilstoši EN 573-3 un izmēru un līdzenuma pielaidēm atbilstoši EN 485-2 un EN 485-3. Katram sūtījumam ir EN 10204 3.1 dzirnavu testa sertifikāts, kurā ir norādīts siltuma skaitlis, ķīmiskā analīze, stiepes rezultāti un ASTM G67 starpgranulārās korozijas rezultāts. LV 10204 3.2 sertifikāciju un trešās puses pārbaudi var noorganizēt pēc pieprasījuma.

Kuru pildījuma stiepli vajadzētu izmantot, lai metinātu 3 mm 5083-H116 alumīnija plāksni?

Izmantojiet Al-Mg pildvielu: ER5183, kur metinājumam ir jāatbilst pamatplāksnei stiprības un korozijas izturēšanās ziņā, vai ER5356, kur priekšroka tiek dota nedaudz zemākai stiprībai, bet izturīgākai pret plaisām. ER4043, Al-Si pildviela, netiek izmantota 5xxx jūras korpusa plāksnei. Pildvielas izvēle ir jāapstiprina saskaņā ar paša būvētavas metināšanas procedūras specifikāciju.

Vai 3 mm un 5 mm alumīnija plāksni var sajaukt vienā traukā uz Vjetnamu?

Jā. Jauktos konteinerus ar diviem vai trim mērierīcēm vai plāksni kopā ar ekstrudētiem profiliem iekrauj saskaņā ar iepakošanas plānu, kas saskaņots pirms iekraušanas. Tā ir kārtība, ko pieprasa vairums Vjetnamas kuģu būvētavu, jo tas ļauj tiem nosegt apvalka plāksni un viļņu trieciena zonu uz vienas laivas, neuzglabājot vienas specifikācijas dzirnavas, kas darbojas mēnešiem ilgi.

Kāds ir 5083-H116 alumīnija plāksnes izpildes laiks un minimālais pasūtījuma daudzums?

Parasti izpildes laiks ir 15-30 dienas pēc pasūtījuma apstiprināšanas. MOQ ir elastīgs – tiek pieņemti gan nelieli izmēģinājuma pasūtījumi, gan liela apjoma pasūtījumi. Parastie jūras mērinstrumenti tiek glabāti noliktavā, un pēc zīmēšanas var izgatavot pielāgotus izmērus.

Kāda ir 5083-H116 alumīnija plāksnes cena?

Kotācijas tiek salīdzinātas ar SMM (Shanghai Nonferrous Metals) alumīnija cenu plus apstrāde, iepakošana un apdare, un tiek izsniegtas FOB vai CIF pēc vienošanās. Kotācijas derīguma termiņš seko kustībai etalonā, tāpēc cena tiek apstiprināta rakstiski pieprasījuma brīdī.
